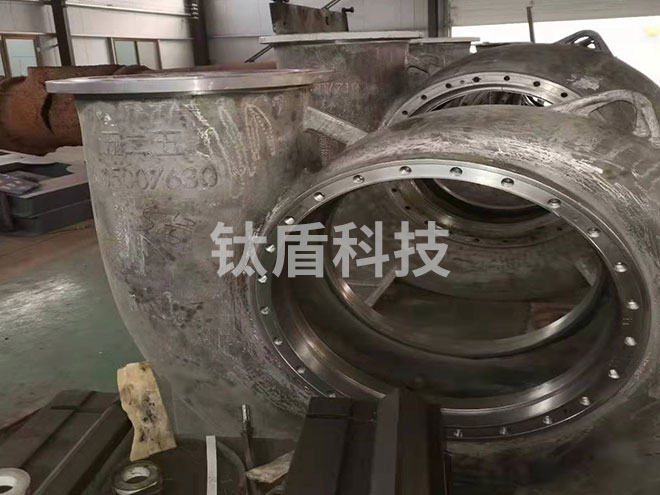

根据工业脱硫循环泵现场磨损、介质温度等实际情况，基本修复步骤入下：
步骤1
表面处理：对待修工件表面进行喷砂处理，并用酒精、丙酮、乙酸乙酯或清洗剂清洗并晾置干燥，处理后的基材表面要求粗糙、干净、干燥。
步骤2
刷涂底料：将碳化硅高分子陶瓷新材料抗磨损耐腐蚀防护底料均匀刷涂于待修部位，要压实，使其与基材充分浸润。
步骤3
配料：将碳化硅抗磨损耐腐蚀新材料聚合物按规定比例混合均匀，精确至克，混合前需要提前预热。
步骤4
在底料固化前，将混合均匀的碳化硅新材料逐层平摊于待修部位。用橡皮锤敲密实或用其他方法压实，避免涂层中存在空洞。修复至原有尺寸后将表面修平整。
步骤5
固化：室温放置8小时初固成型后，加热至80-120保温2小时完成固化，最后在次喷涂防腐耐磨涂层回装完成。
